Очевидно, что ASUS P8P67-M Pro позиционируется гораздо выше, нежели плата ASUS P8H67-M Evo на чипсете Intel H67, обзор которой мы планируем опубликовать в ближайшем будущем. Однако будет уместным подчеркнуть, что при этом себестоимость героини сегодняшнего материала значительно ниже. Во-первых, разработчикам не нужно было устанавливать на плату «обвязку» встроенного графического ядра. Во-вторых, еще несколько долларов было сэкономлено на замене слота PCI на слот PCI Express. Дело в том, что чипсеты Intel шестой серии не поддерживают шину PCI, что вынуждает инженеров устанавливать дополнительный контроллер. В-третьих, чуть-чуть была урезана комплектация платы. При этом в рознице плата ASUS P8P67-M Pro стоит больше, нежели ASUS P8H67-M Evo. Удивляться этому не стоит — на конечную цену повлияло то, что сам по себе чипсет P67 обходится ASUS дороже, чем H67. Не обошлось, естественно, и без влияния маркетинговой политики компании (как мы подозреваем — в значительно большей степени). Впрочем, тут нет никакого негатива, поскольку, как показало наше тестирование, качество данной платы полностью соответствует заявленной цене.

Спецификация ASUS P8P67-M Pro

Коробка с ASUS P8P67-M Pro от дна до крышки покрыта информативными надписями и имеет следующий вид:

Комплектация

• материнская плата,
• руководство пользователя на английском языке + краткая инструкция по установке;
• DVD-диск с ПО и драйверами,
• четыре кабеля SerialATA,
• набор дополнительных коннекторов,
• заглушка на заднюю панель корпуса.

Комплектацию платы ASUS P8P67-M Pro нельзя назвать богатой: в число стандартных компонентов входят только четыре кабеля SerialATA. При этом нужно учесть, что не все блоки питания имеют большое количество разъемов SATA и несколько переходников придется приобрести отдельно. И в зависимости от потребностей пользователя ему также потребуется докупить планки с портами USB, FireWire, COM и LPT. Также плата поддерживает технологии AMD CrossFireX и NVIDIA SLI, но соответствующих мостов в комплектации нет.

Что касается содержимого DVD-диска, то и тут мы нашли недостатки. На первый взгляд все хорошо: присутствует полный набор драйверов, фирменных утилит ASUS и даже пробная версия антивируса Norton. Причем все это прекрасно оформлено:

Однако программа-установщик главной утилиты AI Suite II написана с ошибкой, что приводит к невозможности деинсталлировать эту утилиту из системы. Если же напрямую удалить файлы с жесткого диска, то впоследствии AI Suite II невозможно установить заново.

Плата ASUS P8P67-M Pro

Главная особенность дизайна PCB платы ASUS P8P67-M Pro заключается в наличии трех слотов PCI Express x16, что уменьшило количество свободного пространства на плате. Однако это никак не повлияло на удобство сборки, поскольку слоты DIMM имеют вертикальные фиксаторы памяти (с левой стороны), и последнюю можно установить или вытащить даже при установленной видеокарте.

Что касается разъемов питания, то они установлены очень удобно (характерная черта материнских плат ASUS): основной 24-контактный разъем находится на нижнем краю платы, а дополнительный 8-контактный — на правом краю.

Отметим, что плата сохранила обратную совместимость со «старыми» блоками питания и позволяет использовать их с кабелями 24 + 4.

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера и свободный 4-контактный разъем CHA_FAN2.

Кроме них, на плате обнаружился еще один 4-контактный разъем CHA_FAN1 около первого PEG-слота и один 3-контактный PWR_FAN около основного разъема питания.

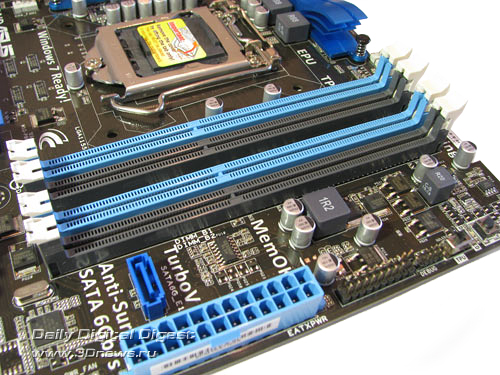

На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.

Отметим, что плата поддерживает память стандарта DDR3-1066/1333 и позволяет увеличить частоту до 2400 МГц; максимальный объем памяти равен 32 Гбайт. Как только на плату подается напряжение, загорается скромный зеленый светодиод, расположенный около слота PCI Express x1.

Как мы уже отмечали, на плате установлены три слота PCI Express Graphics, а также один слот PCI Express x1. При этом распределение линий между PEG-слотами осуществляется по схемам 16+0+4 или 8+8+0.

Возможности расширения

Плата ASUS P8P67-M Pro, благодаря чипсету P67, поддерживает четыре канала SerialATA 3 Gb/s и пару каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы. При этом порты 6 Gb/s окрашены в белый цвет, а порты 3 Gb/s — в синий.

Кроме этого, на плате установлен дополнительный чип Marvell 88SE9120, который поддерживает два канала SerialATA 6 Gb/s. Один соответствующий порт расположен около основного разъема питания, а другой выведен на заднюю панель платы.

В результате общее количество подключаемых накопителей доведено до восьми. Далее — на плате установлено 14 портов USB 2.0: шесть расположены на задней панели, а еще восемь подключаются при помощи планок (отсутствуют в комплекте). Также плата поддерживает шину USB 3.0 с помощью двухпортового чипа Asmedia ASM1042:

Оба порта USB 3.0 расположены на задней панели

Кроме этого, ASUS P8P67-M Pro поддерживает другой вид последовательной шины — IEEE1394 (FireWire). Для этого на ней установлен контроллер VT6315N производства VIA. Плата позволяет развести два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

Плата ASUS P8P67-M Pro поддерживает восьмиканальный звук, а в качестве кодека используется чип ALC892.

Также на ASUS P8P67-M Pro установлен сетевой контроллер Realtek RTL8111 (Gigabit Ethernet), подключенный к шине PCI Express (x1), а соответствующий разъем RJ-45 выведен на заднюю панель.

Конфигурация панели несколько разочаровала обилием свободного места:

На ней установлен только один оптический SP-DIF выход, нет кнопки для сброса настроек CMOS, зато есть два порта PS/2 (на топовых платах ASUS установлен только один такой порт). Тут же отметим, что плата поддерживает порты LPT и COM через соответствующие планки, однако последние отсутствуют в комплекте.

Традиционная схема компонентов:

Из дополнительных функций стоит отметить кнопку MemOK, которая гарантирует успешный старт на безопасных настройках памяти в случае переразгона последней.

Рядом с этой кнопкой установлен переключатель функции TPU, которая отвечает за автоматический разгон процессора.

Теперь поговорим о настройках BIOS.

UEFI (Unified Extensible Firmware Interface)

Мы уже отмечали, что основной подход инженеров ASUS при разработке платы P8P67-M Pro заключается в разумной экономии на большинстве компонентов. Однако это совершенно не затронуло программную составляющую платы, в частности, данная модель поддерживает интерфейс UEFI с хорошо продуманной и удобной графической оболочкой BIOS. Чтобы подчеркнуть удобство, приведем следующий пример: внизу экрана расположены большие иконки, обозначающие подключенные устройства (жесткие диски, флешки и CD/DVD-приводы). Пользователь может при помощи мышки менять иконки местами, тем самым изменяя последовательность загрузки с различных устройств. Иными словами, привычная функция drag’n'drop (”схватил и перетащил”) добралась и до BIOS.

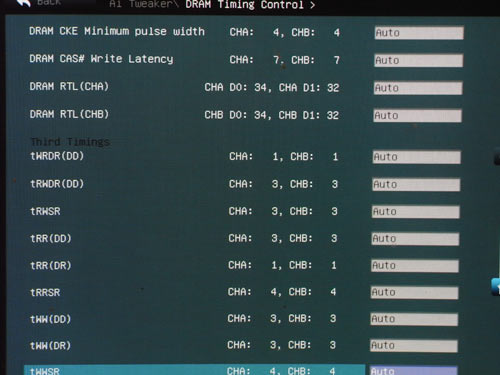

На основном экране (фото вверху) сосредоточена самая важная информация о работе системы, а для более тонкой настройки параметров пользователю нужно перейти в «расширенный» режим. В частности, посмотрим на раздел памяти:

Здесь и в дальнейшем мы не выявили никаких принципиальных отличий от текстового интерфейса материнских плат предыдущих поколений. Установка частоты памяти находится в разделе разгона,

а установка множителя процессора — в разделах, посвященных функциям CPU:

Функция установки множителя также продублирована в разделе оверклокинга, что, с одной стороны, облегчает жизнь пользователю, но с другой — может его несколько запутать. Причем версия BIOS 0413 совершенно точно запутает пользователя, поскольку данные функции работают совершенно некорректно, и единственным способом установить правильный множитель является использование соответствующей функции в разделе разгона.

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отслеживает текущую температуру процессора и системы, напряжения на компонентах и скорости всех четырех вентиляторов. Кроме того, пользователь может управлять скоростью процессорного и системного кулеров с помощью функции Q-Fan 2.

Также есть возможность отображения параметров BIOS на нескольких языках:

Плата поддерживает функцию замены стартового изображения (POST-экрана) MyLogo 2, а также CrashFree BIOS 3, которая позволяет восстановить «запоротый» BIOS с помощью образа на дискете, CD-диске или флешке. Для обновления прошивки BIOS можно воспользоваться встроенной утилитой EZ Flash 2, которая, благодаря графическому интерфейсу, приятно выглядит и удобна в работе.

Кроме этого, плата имеет поддержку энергосберегающей технологии EPU. Программная часть представлена отдельным разделом многофункциональной утилиты AI Suite II:

Что касается аппаратной части, то привычного чипа EPU на плате нет. Зато есть чип TPU, который отвечает за одноименную функцию автоматического разгона:

Как мы подозреваем, этот же чип отвечает и за работу EPU

Еще раз отметим, что программный пакет AI Suite II вобрал в себя все фирменные Windows-утилиты ASUS, что позволяет пользователю настраивать работу системы из одного раздела. При этом удобство настройки находится на высоте благодаря унифицированному интерфейсу. В частности, раздел системного мониторинга выглядит следующим образом:

С помощью этого же пакета пользователь может настроить работу вентиляторов (Fan Xpert), получить подробную информацию о системе (данные о материнской плате, процессоре и памяти), разогнать процессор и память, обновить версию драйверов, ПО, прошивки, а также сменить загрузочное изображение. Соответствующая программа MyLogo2 позволяет работать с изображениями разных форматов и разного разрешения.

При этом конвертация изображения в нужный формат и размер, если это необходимо, происходит без участия пользователя, от которого требует только лишь выбрать файл.

Наконец, отметим традиционную технологию ASUS под названием OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их. Плата ASUS P8P67-M Pro поддерживает восемь независимых профилей:

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 5-фазную схему, в которой установлено три конденсатора емкостью 270 мкФ и девять конденсаторов емкостью 820 мкФ.

Функции разгона сосредоточены в разделе AI Tweaker.

Остальные функции разгона:

При всех штатных напряжениях плата ASUS P8P67-M Pro позволила разогнать тестовый процессор Intel Core i5-2500K до частоты 4,5 ГГц.

Что касается автоматического оверклокинга, а именно функции ASUS TPU, то последняя умеет разгонять все компоненты системы. В частности, кроме множителя процессора, эта технология позволяет увеличивать частоту Bclk и частоту памяти. На практике это работает следующим образом:

Кстати, мы использовали комплект памяти Kingmax Hercules, которая способна работать на частоте вплоть до DDR3-2200 МГц. Однако функция ASUS TPU сочла безопасной частоту DDR3-1833 МГц, что, как показала проверка в ручном разгоне, говорит о явно консервативном подходе и заботе о стабильности системы. В частности, система продолжала стабильно работать при разгоне Bclk до частоты 105 МГц и памяти — до DDR3-2140 МГц. Тем не менее мы высоко оцениваем функцию ASUS TPU, а также саму идею разгона всей системы с помощью одной кнопки. Кстати, о кнопках: маленький и невзрачный переключатель явно не годится на эту роль; тут необходима большая красная кнопка с надписью «Разогнать все!».

При автоматическом разгоне процессора со свободным множителем функция ASUS TPU также установила довольно пессимистичный множитель, равный 40:

Заканчивая тему разгона, отметим обновленную фирменную утилиту AI Suite II, в которой за оверклокинг отвечает отдельный раздел:

Производительность

Штатная частота Bclk:

В тестовой системе было использовано следующее оборудование:

Вначале посмотрим на результаты синтетических тестов.

Тесты прикладного ПО

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

Тесты игровых программ

С текущей версией BIOS (0413) плата имеет определенные провалы производительности в некоторых приложениях. Впрочем, данная проблема не является серьезной, поскольку точно такую же картину мы наблюдали на плате ASUS P8H67-M Evo со стартовой версией BIOS. После прошивки последней версии показатели производительности сравнялись с результатами конкурентов. В результате мы делаем вывод, что данная проблема известна программистам ASUS и скоро будет ликвидирована.

Выводы

Материнская плата P8P67-M Pro является в определенной степени нишевым продуктом, поскольку сочетание мощной функциональности и форм-фактора MicroATX не пользуется большой популярностью среди покупателей. Вместе с тем, доводы в пользу данной модели весьма существенны: покупка подобной платы позволяет пользователю сэкономить вполне приличную сумму денег (по сравнению с аналогичной FullATX-версией), которую вполне можно потратить не на обычный процессор, а на процессор с разблокированным множителем. Польза от последнего вполне очевидна: стабильная работа процессора на частоте 4,5 ГГц при воздушном охлаждении позволит владельцу компьютера объявить о наличии одного из самых быстрых процессоров в мире.

При этом компактные размеры платы не станут причиной для психологических комплексов. Модель P8P67-M Pro имеет на борту три слота PCI Express x16 и, соответственно, поддерживает технологии NVIDIA SLI и AMD CrossFireX. Кроме этого, на плате установлено четыре порта SerialATA 6 Gb/s (в дополнение к четырем портам SerialATA 3 Gb/s), по паре портов USB 3.0 и FireWire, а также максимальное количество портов USB 2.0 — целых 14 штук. Еще отметим, что в плане поддержки фирменных технологий ASUS данная плата совершенно не отличается от более старших и дорогих моделей. Причем нужно отдельно упомянуть о новой многофункциональной утилите AI Suite II, которая в значительной степени повысила уровень программного обеспечения ASUS.

Еще один момент касается поддержки устаревших стандартов. В этом отношении плата ASUS P8P67-M Pro вряд ли порадует владельцев старого «железа». В частности, в ASUS решили отказаться от поддержки интерфейса ParallelATA в пользу дополнительного двухканального контроллера SerialATA 6 Gb/s. При этом освободившееся место порта PATA было потрачено на установку разъема параллельного порта LPT. Зато плата оснащается двумя портами PS/2, что нехарактерно для ASUS. Теперь пара слов о минусах: их немного и они связаны с недоработками BIOS, а также с несколько завышенной ценой платы.

Заключение

Плюсы:

• Высокая стабильность;
• Наличие трех слотов PCI Express x16 v2.0;
• Поддержка технологий NVIDIA SLI и AMD CrossFireX;
• Поддержка SerialATA 6 Gb/s (4 канала; P67+ Marvell 88SE9120);
• Поддержка SerialATA 3 Gb/s (4 канала; P67);
• Звук High Definition Audio 7.1 и сетевой контроллер Gigabit Ethernet;
• Поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (2 порта);
• Поддержка интерфейса USB 3.0 (2 порта);
• Широкий набор фирменных технологий ASUS (OC Profile (8 профилей), EZ Flash 2, CrashFree BIOS 3, MyLogo 2, Q-Fan и прочие);
• Обновленная многофункциональная утилита AI Suite II.

Минусы:

• Недоработки BIOS;
• Комплектация платы не соответствует розничной цене.

Особенности платы:

• Мощные функции разгона, включая ASUS TPU;
• Есть поддержка портов COM и LPT, разведено два порта PS/2.
